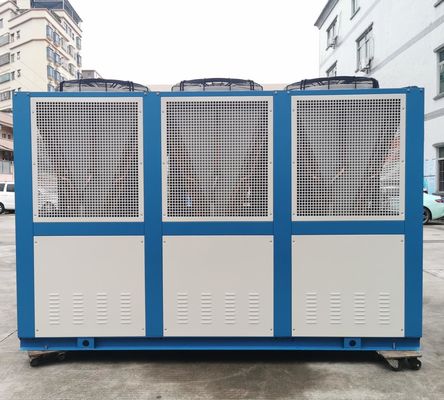

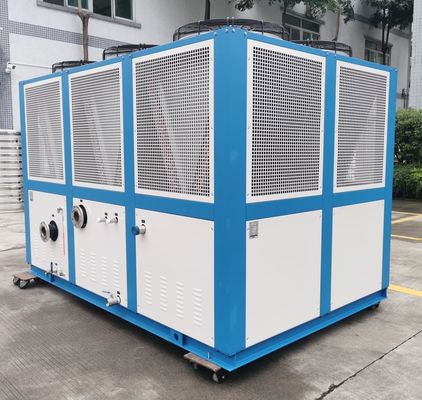

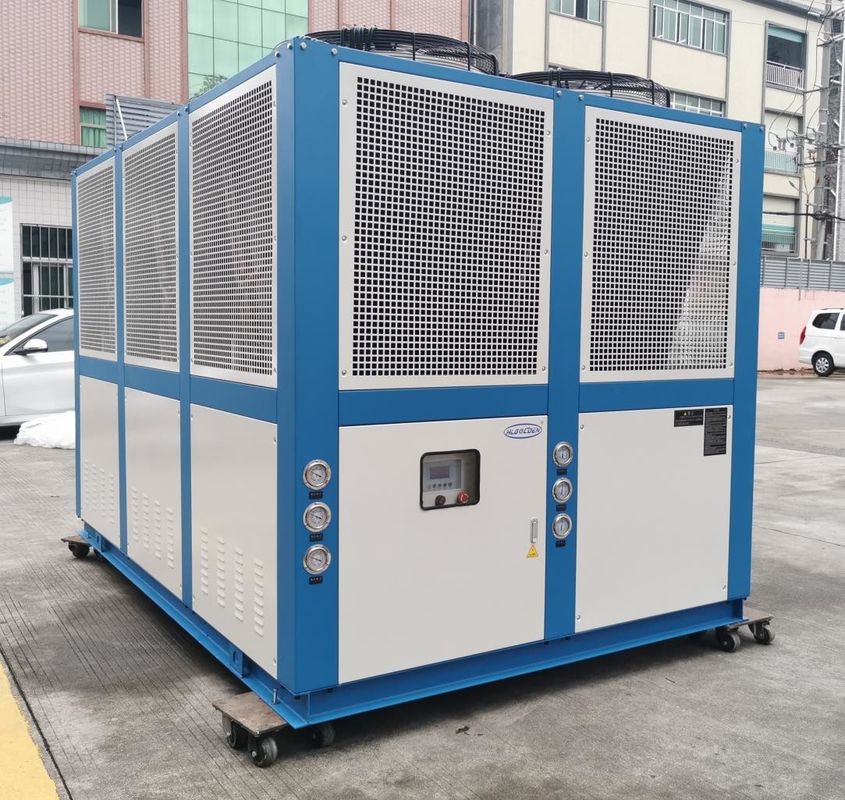

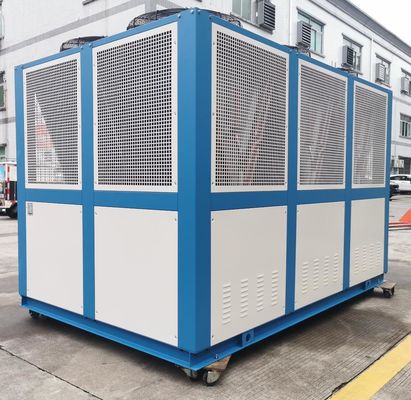

JLSF-75D Máy làm mát vít lạnh bằng không khí công nghiệp với điều khiển vi tính
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Đông Quản Trung Quốc |
| Hàng hiệu: | JIALIS |
| Chứng nhận: | CE/ISO9001 |
| Số mô hình: | JLSF-75D |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Discuss |
| chi tiết đóng gói: | Hộp gỗ ván ép |
| Thời gian giao hàng: | 20 ngày |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 50 đơn vị mỗi tháng |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Máy làm lạnh cuộn làm mát bằng không khí | Nhiệt độ môi trường xung quanh: | 5-35℃ |
|---|---|---|---|
| Công suất động cơ máy nén: | 37-250kW | số lượng máy nén: | 3 |
| Máy ngưng tụ: | Bộ trao đổi nhiệt ống có vây | Hệ thống điều khiển: | điều khiển máy vi tính |
| Khả năng lam mat: | 150-1000kW | Phương pháp làm mát: | làm mát bằng không khí |
| thiết bị bay hơi: | Bộ trao đổi nhiệt vỏ & ống / tấm | Mức tiếng ồn: | 75dB(A) |
| chất làm lạnh: | R22/R407c/R410a | ||
| Làm nổi bật: | Máy làm lạnh trục vít làm mát bằng không khí công nghiệp,Máy làm mát vít làm mát bằng không khí máy vi tính |
||
Mô tả sản phẩm
JLSF-75D Máy làm mát nước lạnh bằng không khí,Danfoss Scroll Compressor Hiệu suất ổn định
Mô tả sản phẩm:
Máy làm mát cuộn làm mát bằng không khí là một máy làm mát sử dụng máy nén cuộn và tiêu hao nhiệt làm mát bằng không khí.Nó sử dụng một máy nén cuộn để nén chất làm mát nhiệt độ thấp thành khí nhiệt độ cao và áp suất cao, và sau đó phân tán nhiệt vào môi trường xung quanh thông qua một lò sưởi làm mát bằng không khí để đạt được hiệu ứng làm mát.
Máy nén cuộn là một loại máy nén có hiệu suất cao, tiếng ồn thấp.Nó sử dụng một hoạt động xoay xoay giống như xoáy để nhanh chóng nén và xả chất làm lạnh, cung cấp một nguồn cung cấp chất làm lạnh áp suất cao và lưu lượng cao.
Máy sưởi làm mát bằng không khí là một thiết bị làm mát sử dụng gió tự nhiên hoặc quạt để chuyển nhiệt đến môi trường xung quanh.Nó lấy ra nhiệt từ máy lạnh và giảm nhiệt độ thông qua không khí thổi chống lại thùng nhiệt và chuyển nhiệt đối lưu.
Đặc điểm sản xuất:
Những lợi thế chính của máy làm mát cuộn làm mát bằng không khí bao gồm:
1. Hiệu quả cao và tiết kiệm năng lượng:Nó áp dụng máy nén cuộn, có hiệu suất nén cao và có thể cung cấp công suất làm mát cao hơn và hiệu quả.phương pháp tiêu hao nhiệt làm mát bằng không khí tránh các máy bơm nước và tháp làm mát của các hệ thống làm mát bằng nước truyền thống, giảm tiêu thụ năng lượng và chi phí bảo trì.
2- Sự linh hoạt và thuận tiện:Vì không cần phải kết nối với nguồn nước làm mát, máy làm mát cuộn làm mát bằng không khí không bị hạn chế bởi đường ống nước làm mát và cài đặt và gỡ lỗi tương đối đơn giản.Nó phù hợp với nhiều nơi khác nhau., cho dù đó là xưởng sản xuất công nghiệp hoặc không gian văn phòng thương mại.
3- Tin cậy và ổn định:Máy nén cuộn có cấu trúc đơn giản, làm giảm tỷ lệ hao mòn và hỏng của các bộ phận cơ khí và cải thiện độ tin cậy của hệ thống.Máy lạnh không khí không phụ thuộc vào các nguồn nước làm mát bên ngoài, tránh rò rỉ và các vấn đề về chất lượng nước có thể xảy ra trong hệ thống làm mát nước.
4. Tiết kiệm không gian:Vì không cần có bể nước làm mát và tháp làm mát, máy làm mát cuộn làm mát bằng không khí có thể tiết kiệm không gian lắp đặt và đặc biệt phù hợp với các nơi có không gian hạn chế.
Cần lưu ý rằng máy làm mát cuộn làm mát bằng không khí có thể có một nhược điểm nhỏ trong việc tiêu hao nhiệt so với các hệ thống làm mát bằng nước,đặc biệt là dưới nhiệt độ môi trường xung quanh cao hoặc điều kiện hoạt động tải trọng caoDo đó, khi chọn máy làm mát, cần phải xem xét toàn diện dựa trên các yêu cầu ứng dụng cụ thể và điều kiện môi trường.
Nguyên tắc hoạt động:
Nguyên tắc hoạt động của máy làm mát cuộn làm mát bằng không khí là như sau:
1. Quá trình nén:Đầu tiên, máy nén cuộn bắt đầu hoạt động. Máy quay xoáy bên trong nó hút chất làm mát nhiệt độ thấp vào buồng nén bằng chuyển động tự quay.Các chuyển động quay của rotor xoáy làm cho chất làm lạnh được nén và tăng nhiệt độ và áp suất của nó.
2Quá trình ngưng tụ:Nhiệt độ cao và chất làm lạnh áp suất cao được xả ra từ máy nén cuộn và đi vào bộ tản nhiệt lạnh bằng không khí (các máy ngưng tụ).chất làm lạnh đi qua thùng tản nhiệt và chuyển nhiệt đến môi trường xung quanh thông qua gió quạt và chuyển nhiệt truyền động, làm cho chất làm lạnh nguội và ngưng tụ thành chất lỏng.
3Quá trình mở rộng:Các chất lỏng chất làm lạnh ngưng tụ đi vào van mở rộng (thiết bị đẩy), điều khiển dòng chảy và áp suất của chất làm lạnh.áp suất và nhiệt độ của chất làm lạnh được giảm, chuẩn bị để đi vào máy bốc hơi.
4Quá trình bốc hơi:Chất làm lạnh đi vào máy bay hơi và chảy trong ống hơi bên trong máy bay hơi.làm cho chất làm lạnh thay đổi từ trạng thái lỏng sang trạng thái hơiQuá trình này hấp thụ nhiệt từ môi trường xung quanh, do đó đạt được hiệu ứng làm mát.
5. Quá trình chu kỳ:Các chất làm lạnh được thải ra từ máy bay bay hơi nước dưới dạng hơi nước, và được hút vào máy nén cuộn một lần nữa.mở rộng và bay hơi, chất làm mát được lưu thông liên tục để đạt được hiệu ứng làm mát liên tục.
Thông qua hiệu ứng nén của máy nén cuộn và hiệu ứng tiêu hao nhiệt của bộ tản nhiệt làm mát bằng không khí,Máy làm mát cuộn được làm mát bằng không khí có thể lấy nhiệt khỏi vật thể hoặc hệ thống được làm mát, và cung cấp nước làm mát cho các thiết bị hoặc thiết bị cần được làm mát.Toàn bộ hệ thống hoạt động liên tục thông qua quá trình chu kỳ nêu trên để duy trì hiệu ứng làm mát ổn định.
Các thông số kỹ thuật:
| Mô hình | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| Khả năng làm mát | KW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| Kcal/h | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| Phạm vi nhiệt độ | 5 °C ~ 35 °C ((Dưới 0 °C có thể được tùy chỉnh) | ||||||||||
| Nguồn cung cấp điện | 3N-380V/415V 50HZ/60HZ | ||||||||||
| Tổng công suất | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| Dòng điện | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| Nước lạnh | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| máy nén | loại | Loại vít bán kín | |||||||||
| Phương pháp khởi động | Y-△ | ||||||||||
| điều chỉnh công suất | 0,25,50,75,100 | ||||||||||
| công suất input | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| Dầu đông lạnh | loại | HBR-A01 | |||||||||
| khối lượng lấp đầy | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| chất làm lạnh | loại | R-22/R407C | |||||||||
| Phương pháp kiểm soát | Máy phun mở rộng đo nhiệt độ, áp suất bên ngoài | ||||||||||
| Máy bốc hơi | khối lượng lấp đầy | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| loại | vỏ và ống | ||||||||||
| ủ lạnh | Chiều kính | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| loại | Loại vây nhôm vỏ đồng hiệu suất cao + quạt rotor bên ngoài có tiếng ồn thấp | ||||||||||
| Khối lượng không khí làm mát | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| Thiết bị bảo vệ | Chuyển đổi điện áp cao và thấp, bảo vệ chống đông lạnh, nút tan, van an toàn, thiết bị bảo vệ quá tải, bộ bảo vệ quá nóng cuộn dây chuyền, công tắc bảo vệ nhiệt độ tự động, v.v. | ||||||||||
| Kích thước | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| trọng lượng | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| Mô hình | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| Khả năng làm mát | KW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| Kcal/h | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| Phạm vi nhiệt độ | 5 °C ~ 35 °C ((Dưới 0 °C có thể được tùy chỉnh) | ||||||||||
| Nguồn cung cấp điện | 3N-380V/415V 50HZ/60HZ | ||||||||||
| Tổng công suất | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| Dòng điện | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| Nước lạnh | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| máy nén | loại | Loại vít bán kín | |||||||||
| Phương pháp khởi động | Y-△ | ||||||||||
| điều chỉnh công suất | 0,25,50,75,100 | ||||||||||
| công suất input | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| Dầu đông lạnh | loại | HBR-A01 | |||||||||
| khối lượng lấp đầy | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| chất làm lạnh | loại | R-22/R407C | |||||||||
| Phương pháp kiểm soát | Máy phun mở rộng đo nhiệt độ, áp suất bên ngoài | ||||||||||
| Máy bốc hơi | khối lượng lấp đầy | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| loại | vỏ và ống | ||||||||||
| ủ lạnh | Chiều kính | mm | DN1250 | DN150 | DN200 | ||||||
| loại | Loại vây nhôm vỏ đồng hiệu suất cao + quạt rotor bên ngoài có tiếng ồn thấp | ||||||||||
| Khối lượng không khí làm mát | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| Thiết bị bảo vệ | Chuyển đổi điện áp cao và thấp, bảo vệ chống đông lạnh, nút tan, van an toàn, thiết bị bảo vệ quá tải, bộ bảo vệ quá nóng cuộn dây chuyền, công tắc bảo vệ nhiệt độ tự động, v.v. | ||||||||||
| Kích thước | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| trọng lượng | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
Công nghiệp ứng dụng:
Máy làm mát cuộn làm mát bằng không khí phù hợp với các vị trí sau:
1Xưởng sản xuất công nghiệp:Máy làm mát cuộn được làm mát bằng không khí có thể cung cấp làm mát cho các quy trình sản xuất công nghiệp khác nhau, chẳng hạn như cắt laser, đóng dấu, đúc phun nhựa, lắp ráp điện tử, v.v.Chúng phù hợp với môi trường sản xuất công nghiệp đòi hỏi dung lượng làm mát lớn và hiệu suất ổn định.
2Văn phòng thương mại:Máy làm mát cuộn làm mát bằng không khí có thể cung cấp nguồn nước làm mát cho hệ thống điều hòa không khí trung tâm trong các tòa nhà thương mại.Bệnh viện và trường học để cung cấp năng lực làm mát hiệu quả cho các hệ thống điều hòa không khí lớn.
3. Phòng thiết bị điện tử và thiết bị truyền thông:Hoạt động của thiết bị điện tử và thiết bị truyền thông sẽ tạo ra một lượng lớn nhiệt và đòi hỏi làm mát để duy trì hoạt động bình thường của thiết bị.Máy làm mát cuộn được làm mát bằng không khí có thể cung cấp hiệu ứng làm mát đáng tin cậy cho các phòng thiết bị điện tử và thiết bị truyền thông, đảm bảo sự ổn định và đáng tin cậy của thiết bị.
4. Sân vận động và rạp hát:Các sân vận động và rạp chiếu phim lớn thường đòi hỏi khả năng làm mát mạnh mẽ để đáp ứng các yêu cầu thoải mái của các nơi đông đúc.Máy làm mát cuộn được làm mát bằng không khí có thể cung cấp điều hòa không khí và làm mát hiệu quả ở những nơi này để đảm bảo sự thoải mái của khán giả và diễn viên.
5Thiết bị điện và trạm phụ:Thiết bị điện và trạm phụ tạo ra một lượng lớn nhiệt trong quá trình hoạt động và cần làm mát để duy trì hoạt động bình thường của thiết bị.Máy làm mát cuộn làm mát bằng không khí có thể cung cấp làm mát đáng tin cậy cho thiết bị điện và trạm phụ, đảm bảo sự ổn định và đáng tin cậy của thiết bị.
Máy làm mát cuộn làm mát bằng không khí phù hợp cần phải được lựa chọn dựa trên các yêu cầu ứng dụng cụ thể và điều kiện môi trường.Mô hình và kích thước tốt nhất có thể được xác định dựa trên nhu cầu làm mát và công suất hệ thống, đảm bảo máy làm mát có thể đáp ứng các yêu cầu làm mát của địa điểm.
Xưởng sản xuất ô tô Kỹ thuật hóa học Công nghiệp điện tử Công nghiệp điện đúc
Công nghiệp đúc phun Công nghiệp dược phẩm Công nghiệp đóng gói nhựa Công nghiệp in ấn
Upport và Dịch vụ:
Hỗ trợ kỹ thuật và dịch vụ máy lạnh bao gồm:
1. 24/7 hỗ trợ khách hàng
2- Lắp đặt và bảo trì điều khiển từ xa
3. Chẩn đoán và khắc phục sự cố từ xa
4- Lời khuyên và hướng dẫn qua điện thoại / email
5. Tài liệu và hướng dẫn dễ sử dụng
6. Cập nhật và nâng cấp phần mềm
7Giá chi phí phụ tùng và vật liệu tiêu thụ
Bao bì và vận chuyển:
Máy làm mát được đóng gói và vận chuyển trong các hộp gỗ ván tiêu chuẩn. Tất cả các thành phần được bảo vệ và bảo vệ bằng một tấm phim, và đơn vị sau đó được đặt trên pallet để dễ dàng vận chuyển.Và gắn nhãn thông tin nhãn hàng trên hộp gỗ để đảm bảo giao hàng chính xác.
Những cách khác nhau để cấu hình bộ làm mát trong máy đóng hộp là gì?
Trong máy đóng hộp, cấu hình của máy làm mát có thể khác nhau tùy thuộc vào nhu cầu cụ thể và đặc điểm của thiết bị cơ khí.Sau đây là một số phương pháp cấu hình phổ biến:
1. Làm mát trực tiếp:Trong cấu hình làm mát trực tiếp, máy làm mát trực tiếp chuyển nước làm mát đến các bộ phận hoặc sản phẩm cần được làm mát thông qua máy làm mát hoặc ống làm mát.Cấu hình này phù hợp với các tình huống cần làm mát nhanh, chẳng hạn như làm mát trực tiếp các bể, nước đóng chai hoặc các sản phẩm khác.
2. Làm mát gián tiếp:Trong cấu hình làm mát gián tiếp, máy làm mát truyền nước làm mát đến một bộ trao đổi nhiệt trung gian hoặc máy làm mát thông qua hệ thống lưu thông làm mát,và sau đó chuyển môi trường làm mát sang các bộ phận cần được làm mát trong máy hoặc sản phẩm đóng hộpĐiều này có thể đạt được kiểm soát tốt hơn và điều chỉnh nhiệt độ làm mát, phù hợp với các tình huống có yêu cầu nhiệt độ nghiêm ngặt hơn.
3Tháp làm mát:Tháp làm mát là một cấu hình làm mát phổ biến khác. Trong cấu hình này, máy làm mát chuyển nhiệt sang không khí trong khí quyển thông qua tháp làm mát để đạt được hiệu ứng làm mát.Tháp làm mát thường được sử dụng để xử lý lượng nhiệt lớn, chẳng hạn như trong các dây chuyền đóng hộp tốc độ cao, nơi các tháp làm mát có thể cung cấp công suất làm mát bổ sung để giữ cho thiết bị hoạt động.
4. Sự kết hợp của nhiều bộ làm mát:Đối với các dây chuyền sản xuất đóng hộp quy mô lớn hoặc các tình huống đòi hỏi công suất làm mát cao hơn, nhiều máy làm mát có thể được kết hợp.Nhiều máy làm mát có thể được cấu hình song song hoặc theo chuỗi để cung cấp công suất làm mát lớn hơn và linh hoạt hơnPhương pháp cấu hình này có thể được mở rộng và điều chỉnh theo nhu cầu thực tế để đáp ứng các yêu cầu sản xuất khác nhau.
Cần lưu ý rằng phương pháp cấu hình máy làm mát cụ thể nên được đánh giá và lựa chọn theo loại máy đóng hộp, yêu cầu quy trình và nhu cầu làm mát.Khi cấu hình máy làm mát, nên thảo luận chi tiết với nhà sản xuất thiết bị hoặc một kỹ sư chuyên nghiệp để đảm bảo hiệu quả làm mát tốt nhất và hiệu suất hệ thống.
