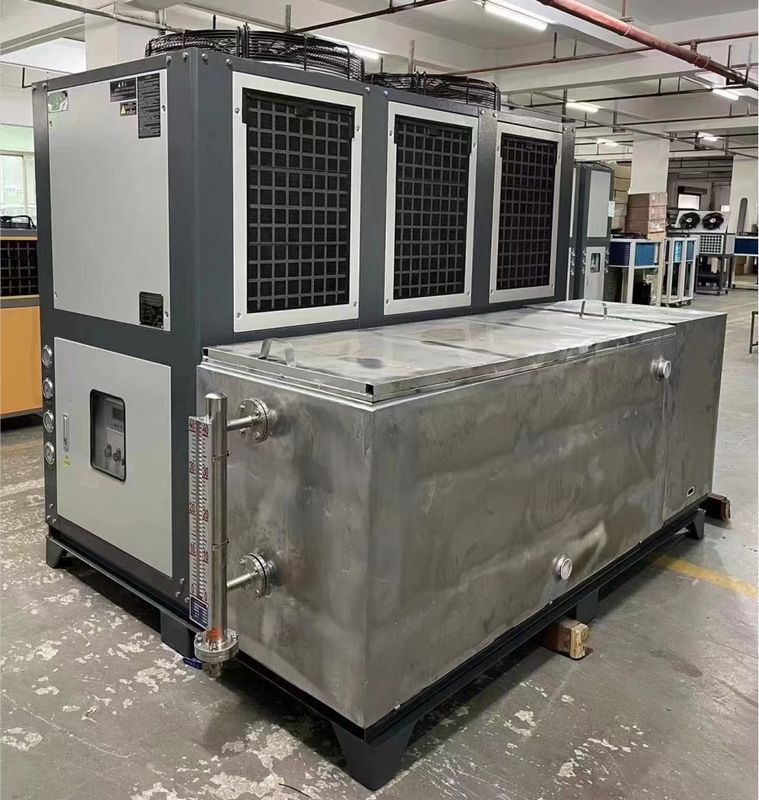

JLSF-25HP Máy làm mát nước làm mát bằng không khí với bể cách nhiệt cho ngành công nghiệp giấy
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Đông Quản Trung Quốc |
| Hàng hiệu: | JIALIS |
| Chứng nhận: | CE/ISO9001 |
| Số mô hình: | JLSF-25HP |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | Discuss |
| chi tiết đóng gói: | Hộp gỗ ván ép |
| Thời gian giao hàng: | 15 ngày |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 150 đơn vị mỗi tháng |
|
Thông tin chi tiết |
|||
| Tên sản phẩm: | Máy làm lạnh nước làm mát bằng không khí | Hệ thống điều khiển: | PLC/Máy vi tính |
|---|---|---|---|
| Nhiệt độ nước đầu ra: | 5-50℃ | Loại máy nén: | Cuộn/Bán kín/Kín |
| thiết bị bay hơi: | Bộ trao đổi nhiệt dạng vỏ và dạng ống/tấm | Tụ điện: | ống vây |
| Bồn nước: | 1000-1500L | Quạt ngưng tụ: | Hướng trục/Ly tâm |
| Mức tiếng ồn: | 65dB(A) | Điện áp: | 220V/380V/415V/440V/480V |
| Tần số: | 50Hz/60Hz | chất làm lạnh: | R22/R407C/R134A/R410A/R404A |
| Hệ thống bảo vệ: | Áp suất cao/thấp, lưu lượng nước, quá tải, v.v. | bơm: | Ly tâm/dọc |
| bảo hành: | 12 tháng | ||
| Làm nổi bật: | Máy làm mát nước làm mát bằng không khí cho ngành công nghiệp giấy,Máy làm mát nước được làm mát bằng không khí với bể cách nhiệt |
||
Mô tả sản phẩm
JLSF-25HP Máy làm mát nước lạnh bằng không khí với bể cách nhiệt cho ngành công nghiệp giấy
Mô tả sản phẩm:
Máy làm mát tích hợp làm mát bằng không khí là một thiết bị làm mát tích hợp máy làm mát, bể nước cách nhiệt và bơm lưu thông bên ngoài.và nhiệt được thải ra từ hệ thống làm mát thông qua một quạt mà không có nguồn nước làm mát bổ sungThiết kế tích hợp của bộ làm mát tích hợp làm mát bằng không khí làm cho việc lắp đặt dễ dàng hơn cho người dùng.
Đặc điểm sản phẩm:
Sau đây là một số đặc điểm và kịch bản ứng dụng của máy làm mát tích hợp làm mát bằng không khí:
1. Thiết lập đơn giản:Máy làm mát tích hợp làm mát bằng không khí tích hợp một tháp làm mát và một máy làm mát, và việc lắp đặt tương đối đơn giản mà không cần hệ thống đường ống và nước làm mát phức tạp.
2. Tiết kiệm không gian:So với các hệ thống làm mát truyền thống, máy làm mát tích hợp làm mát bằng không khí chiếm ít không gian hơn và phù hợp với các nơi có không gian hạn chế.
3. Ventilator tích hợp:Máy làm mát tích hợp làm mát bằng không khí có quạt tích hợp và nhiệt được thải ra thông qua hoạt động của quạt, mà không cần thêm bơm nước làm mát và tháp làm mát.
4Hoạt động độc lập:Máy làm mát tích hợp làm mát bằng không khí có thể hoạt động độc lập mà không phụ thuộc vào một nguồn nước làm mát bên ngoài và phù hợp với một số môi trường mà không thể cung cấp nước làm mát.
Nguyên tắc hoạt động:
Các thành phần chính của máy làm mát làm mát bằng không khí bao gồm máy nén, máy ngưng tụ không khí, van mở rộng và máy bốc hơi.
1Máy nén hấp thụ khí làm lạnh ở áp suất thấp và nhiệt độ thấp và nén nó thành khí áp suất cao và nhiệt độ cao.
2Khí làm lạnh nhiệt độ cao, áp suất cao này đi vào máy ngưng tụ không khí, trao đổi nhiệt với không khí xung quanh và thải nhiệt ra môi trường,trong khi chất làm lạnh ngưng tụ từ trạng thái khí thành trạng thái lỏng.
3Các chất lỏng làm lạnh áp suất cao đi qua van mở rộng, áp suất đột nhiên giảm, và nó biến thành một chất lỏng làm lạnh áp suất thấp và nhiệt độ thấp.
4. Các chất lỏng làm lạnh ở nhiệt độ thấp và áp suất thấp đi vào bộ bay hơi, hấp thụ nhiệt trong nhà, bay hơi vào trạng thái khí tự động,và nhiệt độ trong nhà giảm để đạt được mục đích làm lạnh.
5Khí làm lạnh được hút vào máy nén một lần nữa để hoàn thành một chu kỳ.
Ưu điểm của máy làm mát bằng không khí bao gồm việc lắp đặt đơn giản, không cần tháp làm mát và máy bơm nước làm mát và chi phí bảo trì thấp.hiệu suất của nó thấp hơn so với máy làm mát bằng nước, đặc biệt là ở nhiệt độ môi trường xung quanh cao và hiệu quả của nó sẽ giảm thêm
| 1 Máy nén | 5 Máy bốc hơi | 9 Cảm biến nhiệt độ | 13 Van Bypass |
| 2 Máy ngưng tụ | 6 Van bóng | 10 Thùng nước | 14 Máy điều khiển điện áp thấp |
| 3 Máy sấy lọc | 7 Chuyển đổi chống đông | 11 Máy đo áp suất bơm nước | 15 Máy điều khiển điện áp cao |
| 4 Van mở rộng | 8 Chuyển đổi nổi | 12 Bơm nước |
16 Van giảm áp |
Các thông số kỹ thuật:
| Mô hình | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| Khả năng làm mát | KW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| Kcal/h | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| Phạm vi nhiệt độ | 5°C-35°C ((Dưới 0°C có thể được tùy chỉnh) | |||||||||
| Nguồn cung cấp điện | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| Tổng công suất | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| Máy ép | Loại | Loại cuộn hermetic hoặc piston | ||||||||
| Sức mạnh | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| Máy bơm lưu thông | Sức mạnh | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| Đầu | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| Chất làm mát | Loại | R22/R407c/R134a/R410a | ||||||||
| Phương pháp kiểm soát | Máy phun mở rộng đo nhiệt độ, áp suất bên ngoài | |||||||||
| khối lượng lấp đầy | Kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| Máy bốc hơi | Dòng chảy | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| dung lượng nước | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| Chiều kính | inch | 1/2" | 3/4" | " | 1-1/2" | 1-1/2" | ||||
| Máy nồng độ | Loại | Các bộ đồng hiệu quả có vây nhôm lợp | ||||||||
| Quạt | Loại | Dòng chảy trục | ||||||||
| khối lượng không khí | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| Thiết bị bảo vệ | Chuyển đổi áp suất cao và thấp, bảo vệ chống đông lạnh, phích nối / van an toàn, thiết bị bảo vệ quá tải, bộ bảo vệ quá nóng cuộn dây chuyền, công tắc bảo vệ nhiệt độ tự động, vv | |||||||||
| Kích thước máy | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| Trọng lượng đơn vị | Kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| Mô hình | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| Khả năng làm mát | KW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| Kcal/h | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| Phạm vi nhiệt độ | 5°C-35°C ((Dưới 0°C có thể được tùy chỉnh) | |||||||||
| Nguồn cung cấp điện | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| Tổng công suất | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| Máy ép | Loại | Loại cuộn hermetic hoặc piston | ||||||||
| Sức mạnh | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| Máy bơm lưu thông | Sức mạnh | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| Đầu | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| Chất làm mát | Loại | R22/R407c/R134a/R410a | ||||||||
| Phương pháp kiểm soát | Máy phun mở rộng đo nhiệt độ, áp suất bên ngoài | |||||||||
| khối lượng lấp đầy | Kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| Máy bốc hơi | Dòng chảy | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| dung lượng nước | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| Chiều kính | inch | 1.5" | 2" | 2.5" | 3" | |||||
| Máy nồng độ | Loại | Các bộ đồng hiệu quả có vây nhôm lợp | ||||||||
| Quạt | Loại | Dòng chảy trục | ||||||||
| khối lượng không khí | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| Thiết bị bảo vệ | Chuyển đổi áp suất cao và thấp, bảo vệ chống đông lạnh, phích nối / van an toàn, thiết bị bảo vệ quá tải, bộ bảo vệ quá nóng cuộn dây chuyền, công tắc bảo vệ nhiệt độ tự động, vv | |||||||||
| Kích thước máy | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| Trọng lượng đơn vị | Kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
Công nghiệp ứng dụng:
Máy làm mát bằng không khí được sử dụng rộng rãi trong các ngành công nghiệp sau:
1Sản xuất:Máy làm mát bằng không được sử dụng rộng rãi trong sản xuất, đặc biệt là trong các quy trình sản xuất đòi hỏi lượng lớn làm mát.sản xuất thủy tinh và các ngành công nghiệp khác đều yêu cầu thiết bị làm mát để kiểm soát nhiệt độ của thiết bị hoặc sản phẩm.
2Ngành công nghiệp hóa học:Trong ngành công nghiệp hóa học, nhiều quy trình đòi hỏi kiểm soát nhiệt độ để đảm bảo phản ứng hiệu quả.Máy làm mát bằng không khí có thể cung cấp hiệu ứng làm mát ổn định trong các phản ứng hóa học và giữ các chất phản ứng trong phạm vi nhiệt độ phù hợp.
3Ngành công nghiệp dược phẩm:Nhiều quy trình dược phẩm trong ngành công nghiệp dược phẩm đòi hỏi kiểm soát nhiệt độ chính xác.Thiết bị phòng thí nghiệm, và thuốc và vắc-xin.
4Ngành công nghiệp thực phẩm và đồ uống:Thiết bị làm mát thường được yêu cầu để kiểm soát nhiệt độ của các sản phẩm trong quá trình chế biến thực phẩm và sản xuất đồ uống.Thiết bị bảo quản và lưu trữ, và nhu cầu làm mát trong các dây chuyền sản xuất đồ uống.
5Ngành in ấn:Trong quá trình in, đặc biệt là trong in quy mô lớn,thiết bị làm mát cần thiết để kiểm soát nhiệt độ của máy in để đảm bảo chất lượng in và hoạt động bình thường của thiết bịMáy làm mát bằng không khí có thể cung cấp hiệu ứng làm mát ổn định và đáp ứng nhu cầu của ngành in ấn.
Ngoài các ngành công nghiệp được đề cập ở trên, máy làm mát bằng không khí cũng thường được sử dụng trong các hệ thống điều hòa không khí xây dựng, sản xuất điện tử, ngành công nghiệp năng lượng,và các phòng thí nghiệm và các tổ chức nghiên cứuỨng dụng của chúng trong các ngành công nghiệp này chủ yếu là để kiểm soát nhiệt độ của thiết bị hoặc sản phẩm, cải thiện hiệu quả sản xuất, đảm bảo chất lượng sản phẩm và đáp ứng các yêu cầu quy trình cụ thể.
Xưởng sản xuất ô tô Kỹ thuật hóa học Công nghiệp điện tử Công nghiệp điện đúc
Công nghiệp đúc phun Công nghiệp dược phẩm Công nghiệp đóng gói nhựa Công nghiệp in ấn
Upport và Dịch vụ:
Hỗ trợ kỹ thuật và dịch vụ máy làm mát bằng không khí bao gồm:
1. 24/7 hỗ trợ khách hàng
2- Lắp đặt và bảo trì điều khiển từ xa
3. Chẩn đoán và khắc phục sự cố từ xa
4- Lời khuyên và hướng dẫn qua điện thoại / email
5. Tài liệu và hướng dẫn dễ sử dụng
6. Cập nhật và nâng cấp phần mềm
7Giá chi phí phụ tùng và vật liệu tiêu thụ
Bao bì và vận chuyển:
Máy làm mát bằng không khí được đóng gói và vận chuyển trong các hộp gỗ ván tiêu chuẩn. Tất cả các thành phần được bảo vệ và bảo vệ bằng một tấm phim, và đơn vị sau đó được đặt trên pallet để dễ dàng vận chuyển.Và gắn nhãn thông tin nhãn hàng trên hộp gỗ để đảm bảo giao hàng chính xác.
Tại sao một máy làm mát bằng không khí cần một bể nước bên ngoài lớn?
Có một số lý do chính tại sao máy làm mát bằng không khí được trang bị bể nước bên ngoài lớn:
1- Cung cấp thêm năng lực làm mát:Một bể nước bên ngoài có thể cung cấp một khối lượng lớn hơn, do đó làm tăng công suất nhiệt của hệ thống làm mát.Điều này có nghĩa là máy làm mát có thể xử lý tải trọng nhiệt lớn hơn và cung cấp năng lực làm mát nhiều hơn khi cần thiếtMột bể nước có dung lượng lớn có thể lưu trữ nhiều nước làm mát hơn, cho phép hệ thống cung cấp hiệu ứng làm mát ổn định hơn trong quá trình vận hành tải trọng cao.
2. Tăng thời gian trao đổi nhiệt của nước làm mát:Bể nước bên ngoài có thể cung cấp thời gian trao đổi nhiệt lâu hơn, cho phép nước làm mát có nhiều thời gian hơn để trao đổi nhiệt với máy ngưng tụ.Điều này làm tăng hiệu ứng làm mát và làm cho hệ thống làm mát hiệu quả hơn.
3. Giảm nhiệt độ nước làm mát:Một bể nước bên ngoài có dung lượng lớn có thể chứa nhiều nước làm mát hơn, làm cho nhiệt độ của nước làm mát tăng chậm hơn.Điều này đảm bảo rằng nhiệt độ của nước làm mát luôn luôn được giữ ở mức thấp hơn, cung cấp hiệu ứng làm mát ổn định hơn.
4. Giảm tần số lưu thông của hệ thống làm mát:Bể nước bên ngoài có thể phục vụ như một bộ đệm lưu trữ nước làm mát, làm giảm tần suất lưu thông của hệ thống làm mát.Điều này giúp kéo dài tuổi thọ của hệ thống làm mát và giảm tiêu thụ năng lượng.
5. Bảo trì và làm sạch thuận tiện:Các bể nước bên ngoài có thể được bảo trì và làm sạch độc lập với các đơn vị làm mát, làm cho nó thuận tiện cho các nhà khai thác để thực hiện bảo trì hàng ngày và kiểm tra.bởi vì bể nước nằm ngoài trời, nó cũng làm giảm việc chiếm không gian trong nhà và tạo ra tiếng ồn.
Tóm lại, được trang bị một bể nước bên ngoài lớn có thể cung cấp dung lượng làm mát bổ sung, tăng thời gian trao đổi nhiệt, hạ nhiệt độ nước làm mát, giảm tần suất chu kỳ,và tạo điều kiện bảo trì và làm sạchNhững lợi thế này cho phép máy làm mát cung cấp làm mát hiệu quả và đáng tin cậy hơn.
